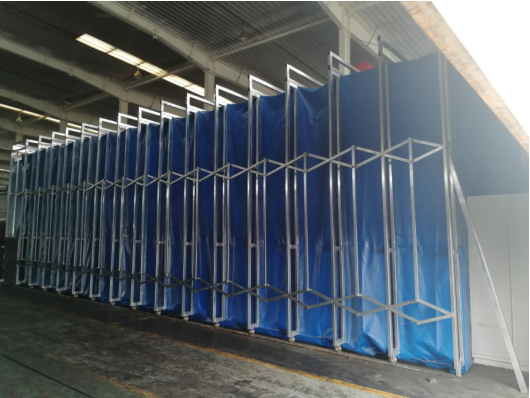

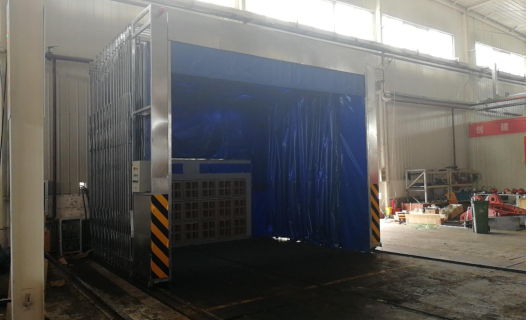

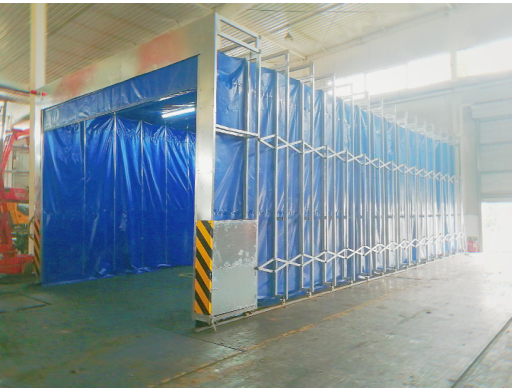

移动伸缩式喷漆房技术参数

（1 ） 伸缩移动前室组成

伸缩前室主体框架：

①主动架、从动架等 ② 前室采用双减速机驱动 ③ 照明、警示灯

④ 行走轨道及配套部件组成 ⑤ 控制装置

（2 ） 伸缩移动前室尺寸

展开外型尺寸：6000*8560*6280（长×宽×高）

展开内型尺寸：6000*8000*6000（长×宽×高）

数 量：1 套

（3 ） 主动架及从动架

采用 60*40*1.5mm 镀锌方管

数 量：1 套

（4 ）连杆

采用 40*20*1.5mm 镀锌方管

数 量：1套

（5 ） 驱动电 机

功 率：0.55KW

数 量：2 台

（6） 减速机

型 号：RV50

数 比：1:60

数 量：2 台

（7） ）  照明

LED 照明灯

功 率：18W

数 量：6 盏（均匀照明）

（8 ） 运行警示灯

数 量：2盏

（9 ） 轨道制作

轨道采用工作面定做

(10) 密封布

阻燃型、刀刮布

（11 ） 密封门

手拉软帘门

控制系统组成

控制系统由控制柜、控制组件和电缆电线组成

控制柜是设备的控制核心，设有电源开关、设备运行指示灯、故障指示灯等

控制系统主要配置

(1) 控制柜 (电器元件采用德力西或正泰) 2 套 （遥控操作和手控操作）

(2) 电缆电线 1 套(国标)
