滤筒除尘器工作原理适用于环境除尘器滤筒

脉冲滤筒除尘器产品介绍

LVT系列脉冲滤筒除尘器是一种单机小型滤筒式除尘器。它采用圆筒形滤筒、自带系统风机、脉冲喷吹清灰方式，具有净化、清灰效果好、阻力小、滤筒使用寿命长、维修简便、运行稳定的优点。广泛用于冶金、建材、机械、打磨、化工、矿山等行业的除尘净化和物料的回收。

结构特点

脉冲滤筒式除尘器的基本结构主要由五部分组成。

上箱体：由可掀起的盖板和出风口组成。

中箱体：由多孔板、滤筒装置、

下箱体：由进风口、灰斗、检查门组成。

排灰系统：由减速电机和输灰、排灰装置组成。

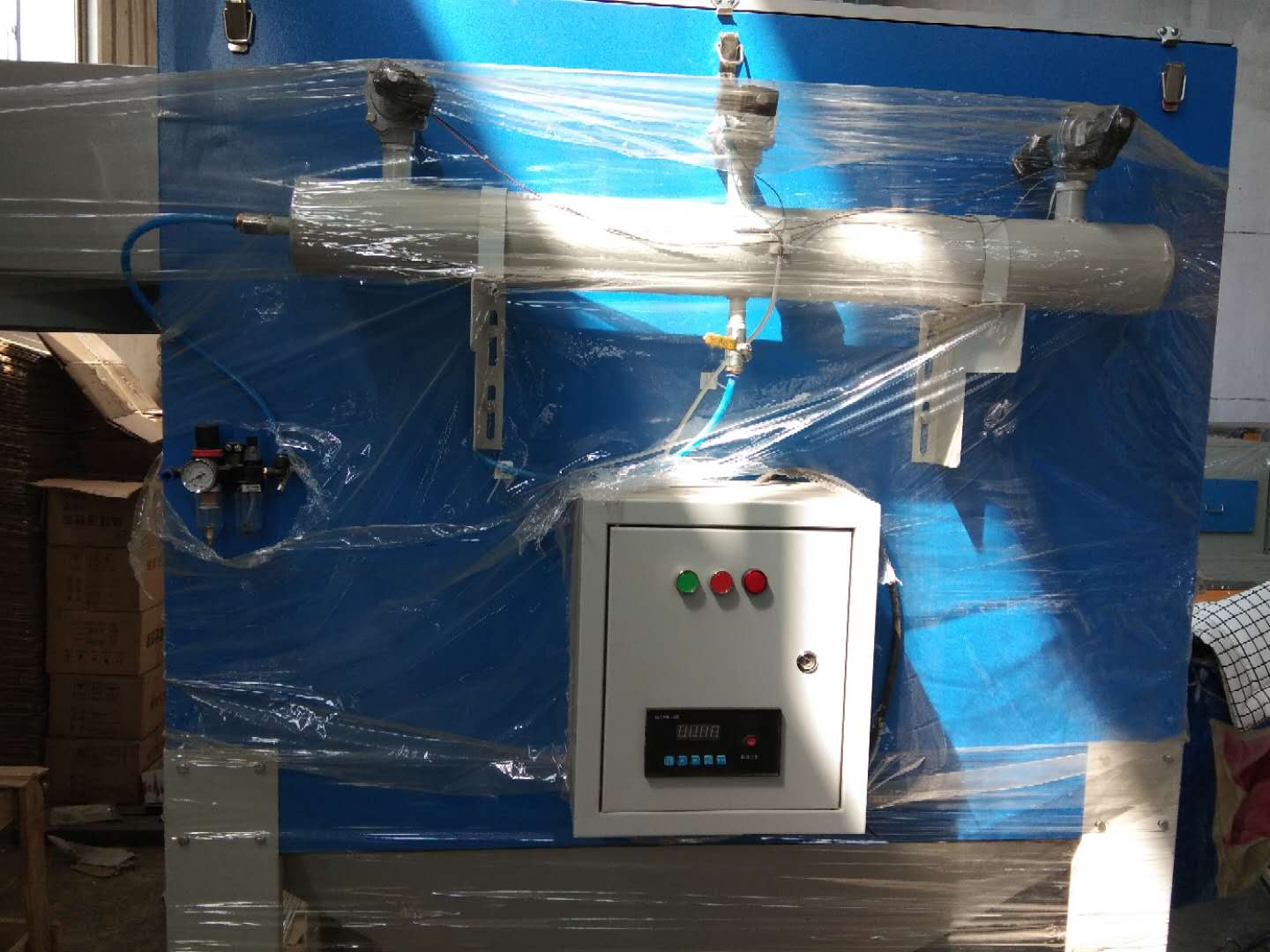

喷吹系统：由控制仪、控制阀、脉冲阀、喷吹管、气包和防护装置组成。

工作原理

含尘气体由除尘器进风口进入中下箱体、通过滤筒进入上箱体的过程中，由于滤筒的各种效应作用将粉尘、气体分离开，粉尘被吸附在滤筒上，而气体穿过滤筒由文氏管进入箱体，从出风口排出。含尘气体通过滤筒的净化过程中，随着时间的增加，过滤的粉尘在滤筒表面越聚越多，因而使滤筒的阻力逐渐增加，通过滤筒的气体量逐渐减少，为了使滤筒能正常工作，所以要把阻力控制在规定范围内。这样当阻力升到限定范围的时候，由控制仪发出指令按顺序触发各控制阀开启脉冲阀，气包内的压缩空气由喷吹管各喷吹孔经由文氏管喷射到各对应的滤筒内，滤筒在气流瞬间反向作用下急剧膨胀，使积在滤筒表面的粉尘脱落，使滤筒达到最原始的透气过滤效果。被清掉的粉尘落入灰斗经排灰系统排出机体，完成整个清灰过程。
